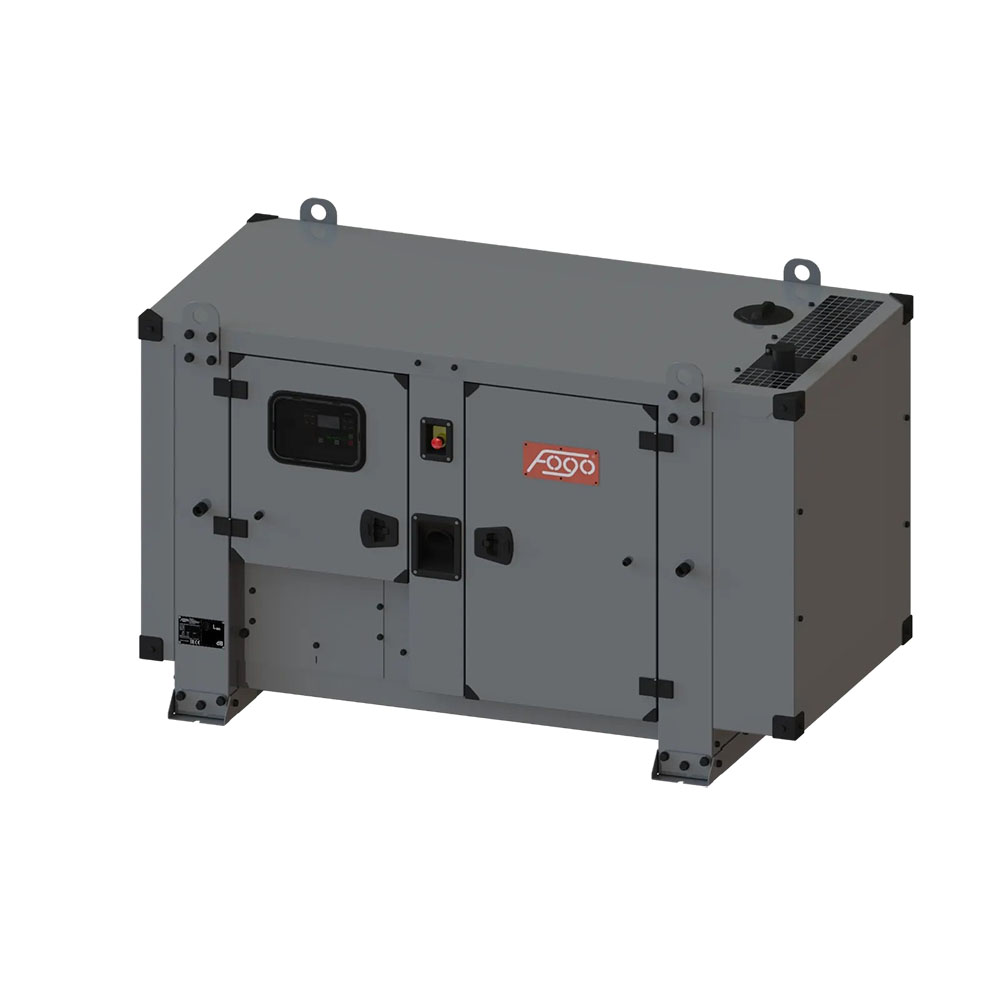

Agregat Prądotwórczy Przemysłowy Fogo FD 65 F-Q A4Gen

Charakterystyka:

• Elektroniczna regulacja napięcia +/-1 %
• Niski poziom zakłóceń THD <2,5%
• Prąd startowy prądnicy 300% In 10s
• Klasa izolacji H
• Stopień ochrony prądnicy IP23
• Klasa wykonania G3 (wg ISO 8528-5)
• Szybkie przyjęcie obciążenia
• Gotowość pracy w trybie ręcznym i automatycznym
• Czas pracy na zbiorniku przy 75 % obciążenia 21,2 h
• Kompaktowe rozmiary
• Możliwość podnoszenia wózkiem od przodu i od boku

Parametry techniczne

• Moc maksymalna ESP 69,0 kVA / 55,0 kW
• Moc znamionowa PRP 63,0 kVA / 50,0 kW
• Prąd znamionowy PRP 91,0 A
• Częstotliwość 50 Hz
• Napięcie 400 V
• Emisja spalin Stage II
• Rodzaj paliwa Diesel (EN 590)
• Pojemność zbiornika paliwa 260 l

Zużycie paliwa dla
50%: 7,6 l/h
75%: 11,0 l/h
100%: 14,9 l/h
110%: 16,5 l/h

• Autonomia dla 75% / 100% obciążenia 21,2 / 15,7 h
• Waga agregatu bez paliwa ~1290 kg
• Wymiary D x S x W 2365 x 1150 x 1470 mm
• Gwarantowana moc akustyczna Lwa 94 dBA
• Ciśnienie akustyczne z 7m LPa 64,5 ± 1 dBA

Silnik:

• Producent silnika: FOGO
• Model silnika: D69R2-MP-ET-442
• Kraj produkcji: Chiny
• Moc silnika netto: 56,0 kW
• Emisja spalin: Stage II
• Obroty: 1500 obr/min
• Regulacja obrotów: Elektroniczna
• Klasa wykonania: G3 (wg ISO 8528-5)
• Pojemność silnika: 4,2 l
• Liczba cylindrów: 4
• Układ paliwowy: Pompa mechaniczna
• Instalacja: 12 V
• Pojemność cieczy chłodzącej: 24,0 l
• Pojemność miski olejowej: 14,0 l
• Rodzaj paliwa: Diesel (EN 590)

Prądnica

• Producent prądnicy: A4Gen
• Model prądnicy: A4G224-63
• Kraj produkcji: Chiny
• Napięcie znamionowe 400 V
• Współczynnik mocy (cos φ) 0,8
• Temperatura, wysokość 40 ºC, 1000m n.p.m.
• Moc znamionowa 63,0 kVA
• Stopień ochrony IP 23
• Konstrukcja jednołożyskowa
• Połączenie z silnikiem bezpośrednie
• Technologia bezszczotkowa
• Podtrzymanie prądu zwarciowego 300% 10s
• Sprawność 90,0 %
• Klasa izolacji H
• Zawartość harmonicznych THD <2,5 %
• Reaktancja Xd’’ 10,4 %
• Regulacja napięcia Elektroniczny AVR
• Pomiar napięcia 1 fazy
• Dokładność regulacji +/- 1 %
• Zasilanie AVR XAW
• Zasilanie AVR (opcjonalne) PMG

Sterownik:

• Typ sterownika: ComAp InteliLite 4 AMF 25
• Intuicyjny interfejs graficzny
• Zegar czasu rzeczywistego z akumulatorem
• Kontrola zasilania sieciowego, automatyczny start generatora
• Dziennik zdarzeń: do 350 pozycji
• Pomiar wartości prądu w 3 fazach
• Pomiar wartości napięcia sieci i generatora
• Pomiar mocy czynnej, biernej i pozornej
• Licznik energii czynnej i biernej generatora
• Licznik czasu pracy, liczniki przeglądów
• Liczniki wielofunkcyjne, do konfiguracji wg potrzeb
• Pomiar napięcia akumulatora
• Pełne zabezpieczenie silnika i prądnicy
• Magistrala CAN i port USB
• Możliwość doposażenia o dwa dodatkowe moduły komunikacyjne lub wejść/wyjść
• Podłączenie do internetu poprzez moduł Ethernet, 4G&GPS (opcja)
• Wsparcie protokołu ModBus oraz SNMP
• Darmowa aplikacja WebSupervisor dla Android lub iOS do podglądu floty agregatów
• Wysyłanie powiadomień o błędach poprzez SMS lub e-mail (wymagany moduł CM2-4G-GPS)
• Lokalizacja, funkcja „Geo-fencing”: (wymagany moduł CM2-4G-GPS)
• 3 poziomy dostępu, zabezpieczone hasłem
• Moduł PLC umożliwiający rozszerzenie funkcjonalności sterownika wg specyficznego zapotrzebowania
• Dostępne dodatkowe sygnały binarne: wejścia – 1, wyjścia – 3, pomiarowe – 1

Wyposażenie podstawowe:

• Silnik FOGO D69R2-MP-ET-442
• Prądnica A4Gen A4G224-63
• Prądnica bezszczotkowa
• Elektroniczny AVR
• Sterownik ComAp IL4-AMF25
• Wyłącznik główny agregatu Schneider
• Cewka wybijakowa wyłącznika
• Transformatorowa ładowarka akumulatora
• Grzałka bloku silnika
• Elektroniczny regulator obrotów
• System paliwowy Pompa mechaniczna
• Ramozbiornik 260 l z wanną retencyjną i izolacją dźwiękochłonną
• Dwa wlewy paliwa
• 4 punkty podnoszenia z zawiesiami
• Wysunięte płozy ułatwiające mocowanie do podłoża

Wyposażenie standardowe:

• Silnik FOGO D69R2-MP-ET-442
• Elektroniczny regulator obrotów
• Pomiar ciśnienia oleju
• Pomiar temperatury silnika
• Grzałka silnika z termostatem
• Olej silnikowy Titan Cargo 15W40
• Filtr paliwa z separatorem wody
• Płyn chłodzący Fuchs Maintain Fricofin LL 50
• Wlew płynu chłodzącego na dachu obudowy
• Akumulator rozruchowy 100 Ah
• Transformatorowa ładowarka akumulatora
• Prądnica A4Gen A4G224-63
• Elektroniczny AVR
• Wyłącznik Schneider NSX 160 3P + Mic.2.2
• Cewka wybijakowa wyłącznika generatora
• Sterownik ComAp IL4-AMF25
• Sygnalizator dźwiękowy awarii
• Przycisk awaryjnego zatrzymania
• Obudowa wyciszona, kolor 7024
• Ramozbiornik z przestrzenią retencyjną
• Dwa wlew paliwa wewnątrz obudowy
• Kontrola poziomu paliwa
• Wibroizolatory drgań silnika i prądnicy
• Tłumik spalin z kompensatorem drgań
• Uchwyty załadunkowe

Akcesoria opcjonalne i usługi:

• Ręczna pompa do spustu oleju
• Układ podgrzewania powietrza dolotowego
• Odłącznik akumulatora
• Wyłącznik agregatu 4P Schneider NSX Micrologic 2.2
• Odbiór mocy – złącza typu Power Lock
• Szafka odbioru mocy z gniazdami
• Układ SZR sterowany sterownikiem generatora
• Układ SZR z kontrolerem
• Przystosowanie układu SZR do warunków zewnętrznych
• Karta komunikacji GPRS
• Karta komunikacji Ethernet
• Karta komunikacji RS 485, RS 232
• Zdalny wyświetlacz
• Zamykany wlew paliwa na zewnątrz obudowy
• Czujnik wycieku w przestrzeni retencyjnej
• Zewnętrzny zbiornik paliwa 1 000 – 10 000 l
• Układ uzupełniania paliwa w zbiorniku agregatu
• Podłączenie agregatu wraz z uruchomieniem
• Transport

Wytyczne eksploatacyjne:

• Okres wymiany filtrów paliwa: 500 h / 1 rok
• Okres wymiany oleju: Po pierwszych 100h / 1 roku, następnie co 500 h / 1 rok
• Okres wymiany filtrów oleju: Po pierwszych 100h / roku, następnie co 500 h / 1 rok
• Okres wymiany płynu chłodzącego: 3000h / 2 lata
• Okres wymiany filtra powietrza: 1000 h
• Okres wymiany baterii: 2 lata
• Okres badań instalacji elektrycznej: Zgodnie z wymogami normy PN-HD 60364-6

Wytyczne instalacyjne:

• Przyłącze odbioru mocy: Zacisk wyłącznika
• Sugerowany przewód odbioru mocy do 30 m: elastyczny 5×25 mm2
• Sugerowany przewód potrzeb własnych do 30 m: elastyczny 3×2,5 mm2
• Średnica rury wydechowej max. 7 m, 4 kolana: 60,3 mm
• Średnica rury wydechowej max. 15 m, 4 kolana: 76,1 mm

* w przypadku instalacji z układem SZR FOGO, patrz instrukcję SZR w zakresie dodatkowego okablowania sterującego

Gwarancja:

• Agregaty pracujące jako zasilanie rezerwowe: 60 miesięcy z limitem 1000 motogodzin, pod warunkiem wykonywania wymaganych przeglądów okresowych
• Agregaty do pracy ciągłej: 12 miesięcy z limitem 1000 motogodzin

Normy i Dyrektywy:

• Dyrektywa Maszynowa 2006/42/WE
• Dyrektywa Niskonapięciowa 2014/35/UE
• Kompatybilność Elektromagnetyczna 2014/30/UE
• Dyrektywa Hałasowa 2000/14/WE
• ISO 8528-1/2018, PN-ISO 8528-5/2022
• PN-EN ISO 8528-13:2016
• PN-EN 60204-1
